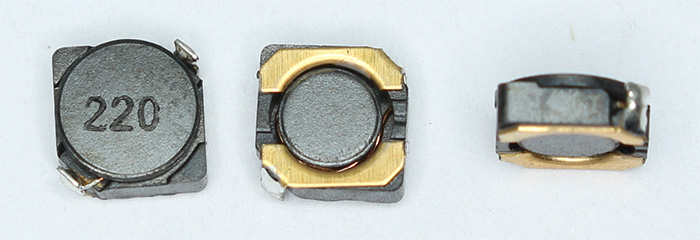

貼片電感，英語：Chip inductors，又稱為功率電感、大電流電感和表面貼裝高功率電感。具有小型化，高品質，高能量?jī)?chǔ)存和低電阻等特性。功率貼片電感是分帶磁罩和不帶磁罩兩種，主要由磁芯和銅線組成。 在電路中主要起濾波和振蕩作用。貼片電感的主要參數有電感量、允許偏差、分布電容、額定電流及品質因數等。
1、電感量：
空載測量（理論值）和在實際電路中的測量（實際值）。由于電感使用的實際電路過多，難以類舉。只有在空載情況下的測量加以解說。
電感量的大小，主要取決于電感線圈的圈數（匝數），繞制方式，有無磁心及磁心的材料等決定。通常情況下，線圈圈數越多，繞制的線圈越密集，電感量就越大。有磁心的線圈比無磁心的線圈的電感量大。磁心導磁率越大，電感量也就越大。所以電感量是有很多因素來決定它的大小。電感量的基本單位是亨利（簡稱亨），用字母“H”表示。常用的單位還有毫亨（mH）和微亨（μH），它們之間的關系是：1H=1000mH；1mH=1000μH
2.允許偏差：
電感量單位后面用一個英文字母表示其允許偏差，各字母所代表的允許偏差見下表。例如：560uHK表示標稱電感量為560uH，允許偏差為土10％，文字符號為法文字符號法，是將電感器的標稱值和允許偏差值用數字和文字符號按—定的規律組合標志在電感體上。采用這種標示方法的通常是一些小功率電感器其單位通常為nH或pH，用N或R代表小數點。例如：4N7表示電感量為4．7nH，4R7則代表電感量為4．7uH;47N表示電感量為47nH，6R8表示電感量為6．8uH。
標注的感量與實際感量的允許誤差值。一般用于振蕩或?yàn)V波線路中的貼片電感要求精度較高，允許偏差為±0.2%~±0.5%；而用于耦合或高頻阻流的精度要求不高，允許偏差為±10%~15%。
3.分布電容：
線圈的匝與匝之間、線圈與磁心之間存在的電容。分布電容越小，其穩定性越好。
通常將模擬電路區和數字電路區合理地分開，將電源線和地線單獨引出，把電源供給處匯集到一點。又如在家庭綜合布線時，要將220V供電線路遇電話線、網絡線及音頻、視頻線等分開布線，且要求盡量不要平行敷設。
4.額定電流：
額定電流是指產品設備在額定電壓下，按照額定功率運行時的電流。
貼片電感正常工作時允許通過的最大電流值。若工作電流超過額定電流，則會燒毀。
5.品質因數：
也稱Q值或優值，是衡量電感器質量的主要參數。他是指貼片電感在某一頻率的交流電壓下工作時，所呈現的感抗與其等效損耗電阻之比。Q值越高，損耗越小，效率越高。
