貼片繞線電感的作用。基本作用：濾波、振蕩、延遲、陷波等;形象說法：“通直流，阻交流”細化解說：在電子線路中，電感線圈對交流有限流作用，它與電阻器或電容器能組成高通或低通濾波器、移相電路及諧振電路等;變壓器可以進行交流耦合、變壓、變流和阻抗變換等。繞線電感和普通電感有哪些區別？

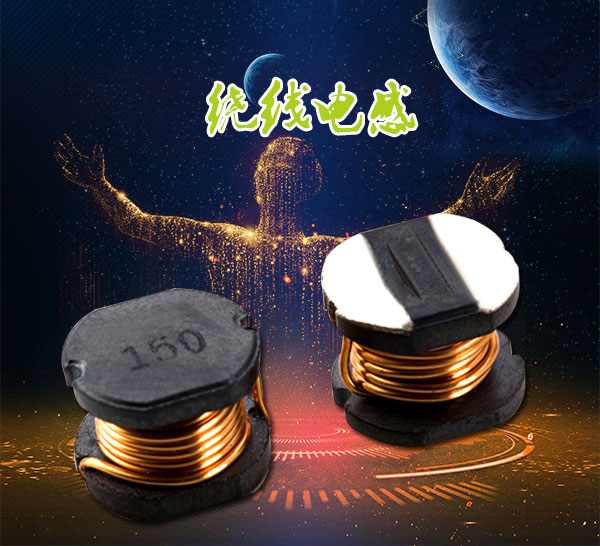

　　繞線電感特性：

　　1．適用于電源供應電路。

　　2．表面粘著類型。

　　3．外觀和尺寸符合EIA標準，不同尺寸規格可供選擇。

　　4．良好的焊錫性及耐熱性，適合于一般焊接及回焊。

　　應用：該產品被廣泛用于微型電視、液晶電視、攝影機、便攜式VRC、汽車音響、薄型收音機、電視調諧器、行動電話等。

　　繞線電感和普通電感

　　疊層的散熱性更好，ESR值更小。但耐電流較繞線小。

　　繞線的散熱性不如疊層，ESR值更高，但耐電流會更大。

　　疊層的成本比繞線低。

　　繞線電阻與繞線電感

　　1、材料不同。線繞電阻用高阻線（如錳銅絲等等），線繞電感用普通銅線（要低阻）。

　　2、用處不同。線繞電阻做電阻，用在低頻場合，要是用到高頻場合，它就既是電阻又是電感。線繞電感做電感，通常用在高頻場合

　　繞線電感和普通電感

　　繞線電感Q值高，溫度特性好，電感值一致性好，缺點就是電感量做不高，做高了體積大，適合用在要求比較高的振蕩或者濾波電路中。鎳芯電感體積小，容易焊接，電感量大，當然溫度特性很差，電感量容易變化，一致性不好，適合用在對電感值要求不那么準確的電路中，比如濾電源紋波等等，最重要的一點，鎳芯電感很便宜。

想要了解更多繞線電感和普通電感，歡迎咨詢！
