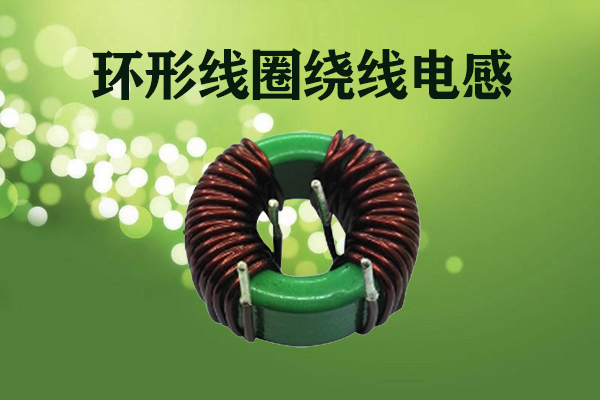

環形線圈繞線電感在當今的電路中應用比較廣泛的一種元件，它的電感量一般只有幾個或幾十個微亨。這種線圈的Q值一般都比較高，大多數是用于高頻電路中。在許多電路中我們都能看到它的蹤影，雖然它的電感量不大，但Q值卻比較高，是高頻電路的最佳選擇。在單層電感線圈的設計中，它的線路纏繞的方式通常采用密繞法、間繞法和脫胎繞法三種。
一、環形線圈繞線電感的繞制方法？
1、單層纏繞法：就是將電感線圈的線匝以單層的方式纏繞在絕緣管道的外表面上，單層纏繞的方法又分為間接纏繞和緊密纏繞，間接纏繞一般用于一些高頻諧振的電路中，因?yàn)檫@種方式的纏繞方法可以將高頻諧振線圖的電容減少，同時還能將其一些特性穩定。緊密的纏繞方式基礎是一些諧振線圈范圍比較小的線圈。
2、多層纏繞法：環形線圈的電感量比較大的，線圈的纏繞方式是多層的纏繞方法，多層的纏繞方法包括密繞和蜂房纏繞兩種類型，密繞的方式排列比較緊密，需要一層一層的分布，它纏繞的線圈產生的電容比較大，蜂房纏繞的方式是在一定角度上進行排列，它的排列不是非常平整，但是跟緊密的纏繞方法相比較，它的電容比較小。
二、環形線圈繞線電感的注意事項？
繞法注意事項：
1、根據電路需求，選定繞制方法
在繞制空心電感線圈時，要根據電路的請求，電感量的巨細以及線圈骨架直徑的巨細，斷定繞制方法。間繞式線圈適合在高頻和超高頻電路中運用，在圈數少于3圈到5圈時，可不必骨架，就能具有較好的特性，Q值較高，可達150－400，穩定性也很高。單層密繞式線圈適用于短波、中波回路中，其Q值可達到150－250，并具有較高的穩定性。
2、繞制線圈抽頭應有顯著象征
帶有抽頭的線圈應有顯著的象征，這樣對于裝置與修理都很方便。
3、確保線圈載流量和機械強度，選用恰當?shù)膶?dǎo)線
線圈不宜用過細的導線繞制，避免添加線圈電阻，使Q值降低。導線過細，其載流量和機械強度都較小，簡單燒斷或碰斷線。所以，在確保線圈的載流量和機械強度的前提下，要選用恰當?shù)膶?dǎo)線繞制。
4、不一樣頻率特色的線圈，選用不一樣的磁芯材料
工作頻率不一樣的繞線電感線圈，有不一樣的特色。在音頻段作業的電感線圈，通常選用硅鋼片或坡莫合金為磁芯材料。低頻用鐵氧體作為磁芯資料，其電感量較大，可高達幾亨到幾十亨。在幾十萬赫到幾兆赫之間，如中波廣播段的線圈，通常選用鐵氧體芯，并用多股絕緣線繞制。頻率高于幾兆赫時，線圈選用高頻鐵氧體作為磁芯，也常用空心線圈。
想要了解更多環形線圈繞線電感，歡迎咨詢！
