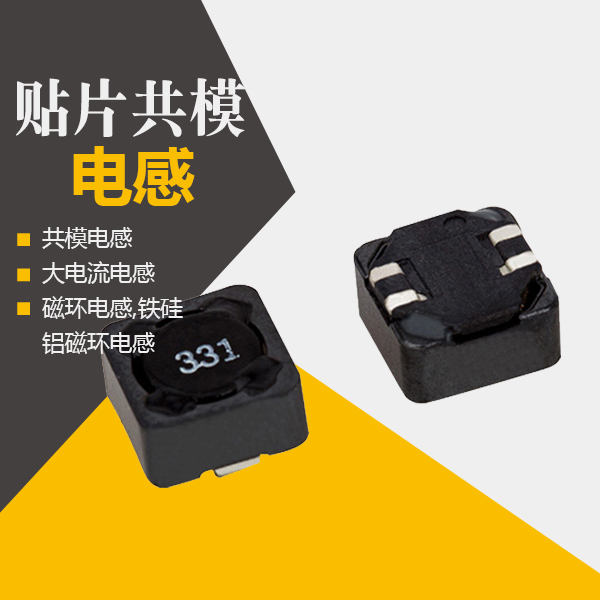

共模貼片電感用法,近年來，貼片共模電感使用量逐漸上升，特別很多電子產品中的高速差分信號（例如：USB、HDMI等），采用貼片共模電感進行高頻噪聲抑制是最佳選擇，又不會對有用信號產生影響。常用的封裝結構有繞線式的和疊層的。

　　共模貼片電感用法,共模電感線圈的結構，一般分為La和Lb兩個共模電感線圈。這兩個線圈繞在同一鐵芯上，匝數(shù)和相位都相同(繞制反向)。當電路中的差模信號電流流經共模電感時，差模信號電流在同相位繞制的電感線圈中產生方向相反的磁場而相互抵消，此時，正常信號電流只會受線圈電阻的影響；當有共模噪聲信號電流流經線圈時，由于共模電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現(xiàn)為高阻抗，產生較強的阻尼效果，以此衰減共模噪聲，達到濾波的目的。

　　共模貼片電感用法,將貼片共模電感線圈濾波電路一端接干擾源，另一端接被干擾設備，則La和C1，Lb和C2就構成兩組低通濾波器，可以使線路上的共模噪聲音信號被控制在很低的電平上。該電路既可以抑制外部的噪聲信號傳入，又可以衰減線路自身工作時產生的噪聲信號，能有效地降低EMI干擾強度。

想要了解更多共模電感，歡迎咨詢！
