如何解決共模電感干擾問題？
共模電感干擾問題是EMC所面臨解決的大問題，共模電感是我們解決共模干擾有力的元件!現在就簡單介紹一下共模電感的原理以及使用情況。

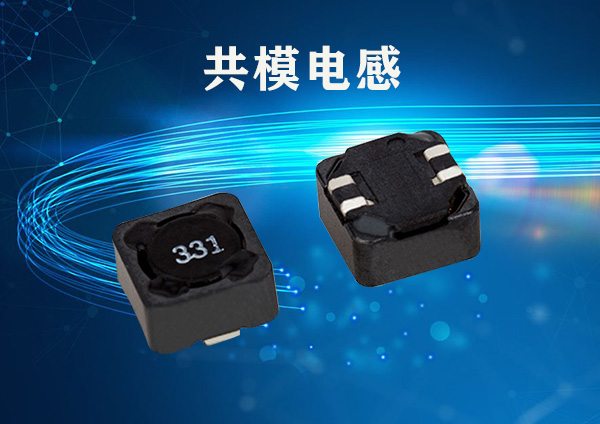

共模電感是一個以鐵氧體為磁芯的共模干擾抑制器件，它由兩個尺寸相同，匝數相同的線圈對稱地繞制在同一個鐵氧體環形磁芯上，形成一個四端器件，要對于共模信號呈現出大電感具有抑制作用，而對于差模信號呈現出很小的漏電感幾乎不起作用。原理是流過共模電流時磁環中的磁通相互疊加，從而具有相當大的電感量，對共模電流起到抑制作用，而當兩線圈流過差模電流時，磁環中的磁通相互抵消，幾乎沒有電感量，所以差模電感電流可以無衰減地通過。因此共模電感在平衡線路中能有效地抑制共模干擾信號，而對線路正常傳輸?shù)牟钅Ｐ盘枱o影響。
一、共模電感干擾產生的原因？
共模電感干擾問題是起源在同一電源線路之中(直接注入)。如同一線路中工作的電機，開關電源,可控硅等，他們在電源線上所產生的干擾就是差模干擾如何影響設備。 差模干擾直接作用在設備兩端的,直接影響設備工作，甚至破壞設備。 ( 表現為尖峰電壓,電壓跌落及中斷。) 如何濾除差模干擾主要采用差模電感和差模電容。
1、差模電感的工作原理:
二、共模電感在制作時應滿足以下要求？
1)、繞制在線圈磁芯上的導線要相互絕緣，以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路。
2)、當電感線圈流過瞬時大電流時，磁芯不要出現飽和。
3)、線圈中的磁芯應與線圈絕緣，以防止在瞬時過電壓作用下兩者之間發生擊穿。
4)、線圈應盡可能繞制單層，這樣做可減小線圈的寄生電容，增強線圈對瞬時過電壓的而授能力。
通常情況下，同時注意選擇所需濾波的頻段，共模阻抗越大越好，因此我們在選擇共模電感時需要看器件資料，主要根據阻抗頻率曲線選擇。另外選擇時注意考慮差模阻抗對信號的影響，主要關注差模阻抗，特別注意高速端口。
大家可以從以上三點進行分析考慮，如果各位電感廠家還有什么疑惑歡迎咨詢!
想要了解更多共模電感干擾問題，歡迎咨詢！
