差模電感和共模電感-繞制方法和作用[頤特電子]

文章出處：責任編輯：人氣：-發表時間：2020-06-13 08:30【大中小】

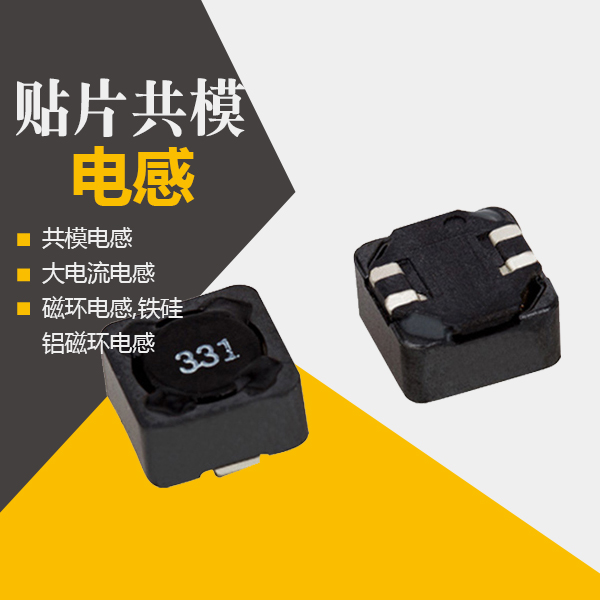

　　差模電感和共模電感它們兩者都是很實用的一種電子元器件，關于他們的繞制方法和作用很廠家們都不是很清楚！

　　差模電感和共模電感的繞制方法和作用?

　　1、飽和現象

　　解答一：在共模扼流線圈中可能會發生兩種飽和現象，即分別由共模電流，差模電流引起的飽和現象。因為共模電流很小，且只有一小部分參與激勵，因而基本上不太會引起共模扼流圈的飽和。由于漏感的存在，磁芯中差模電流激勵的部分磁通不會同時耦合兩個線圈，磁芯中的磁通不能被完全抵消。因此差模電流仍可能引起共模扼流圈的磁芯飽和，實際上對于共模扼流圈，因為在某些情況下，差模電流峰值非常大，故差模激勵電流對于磁飽和而言更為關鍵。

　　為了確定共模扼流圈由差模電流激勵引起的磁芯飽和效應，通過實驗測量共模扼流圈在直流偏置下的共模電感結果顯示：當直流電流超過某一個值后，共模扼流圈的共模電感值會隨差模直流電流的上升而下降。證明了共模扼流圈在差模電流激勵下的磁芯飽和效應。

　　差模電感和共模電感的繞制區別是什么？

　　a、共模電感與差模電感區別

　　1.共模電感繞制一般是雙線雙向；差模電感則是單向繞制。

　　2.共模信號：分別在火線和零線上產生兩個完全相同的新號；差模信號：適合用在信號相同的回路。

　　3.共模電感的特點：因為兩組線圈在同一鐵心上的繞向相反，所以鐵心不怕飽和。高導鐵氧體材料是市場上用的最多的磁芯材料。

　　4.抑制共模干擾的濾波電感被稱為共模電感；抑制差模干擾的濾波電感叫差模電感。

　　5.繞在同一磁芯電感線圈的圈數相等，導線直徑相等，繞線相反的兩組線圈的是共模電感；差模電感是繞在一個鐵心上的一個線圈。

　　共模電感和差模電感在繞線方法上的區別？

　　共模電感是雙線雙向，差模電感是單向的。共模是兩個繞組分別接在零線和火線上,兩個繞組同進同出,濾除的是共模信號；差模是一個繞組單獨接在零線和火線上的濾波電感器只能濾除差模干擾。

　　共模信號: 分別在零線和火線上的兩個完全相同的信號他們都通偶合和地形成回路；

　　差模信號:是和有用信號同樣的回路。
