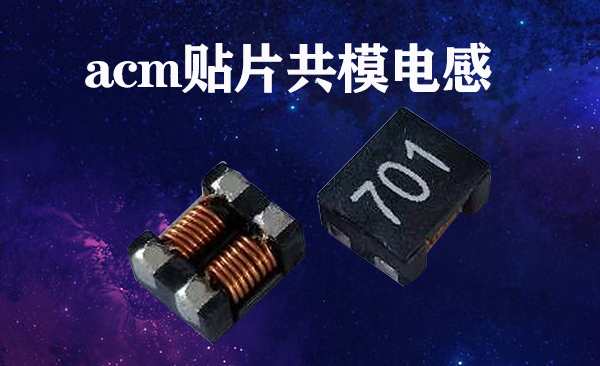

acm貼片共模電感-主要功能有哪些[頤特電子]

文章出處：責任編輯：人氣：-發表時間：2020-06-29 08:40【大中小】

　　acm貼片共模電感的功能主要是消除存在于傳輸線結構（PCB電路）中的RF噪聲。

　　acm貼片共模電感由軟磁鐵氧體材料組成，構成高體積電阻率的獨石結構。渦流損耗同鐵氧體材料的電阻率成反比。渦流損耗隨信號頻率的平方成正比。使用acm貼片共模電感的好處：

　　小型化和輕量化。在射頻噪聲頻率范圍內具有高阻抗，消除傳輸線中的電磁干擾。閉合磁路結構，更好地消除信號的串繞。極好的磁屏蔽結構。降低直流電阻，以免對有用信號產生過大的衰減。

　　顯著的高頻特性和阻抗特性（更好的消除RF能量）。在高頻放大電路中消除寄生振蕩。有效的工作在幾個MHz到幾百M(fèi)Hz的頻率范圍內。要正確的選擇磁珠，必須注意以下幾點：不需要的信號的頻率范圍為多少。噪聲源是誰。需要多大的噪聲衰減。環境條件是什么（溫度，直流電壓，結構強度）。電路和負載阻抗是多少。是否有空間在PCB板上放置磁珠。總阻抗通過ZR22πfL()2+:=fL來描述。典型的阻抗曲線可參見磁珠的DATASHEET。

　　通過這一曲線，選擇在希望衰減噪聲的頻率范圍內具有最大阻抗而在低頻和直流下信號衰減盡量小的磁珠型號。在過大的直流電壓下，阻抗特性會受到影響，另外，如果工作溫升過高，或者外部磁場過大，磁珠的阻抗都會受到不利的影響。

　　使用acm貼片共模電感的原因：是使用共模電感還是貼片共模電感主要還在于應用。在諧振電路中需要使用貼片共模電感。而需要消除不需要的EMI噪聲時，使用共模電感是最佳的選擇。貼片共模的應用場合：片式電感：射頻（RF）和無線通訊，信息技術設備，雷達檢波器，汽車電子，蜂窩電話，尋呼機，音頻設備，PDAs（個人數字助理），無線遙控系統以及低壓供電模塊等。

想要了解更多acm貼片共模電感，歡迎咨詢！
