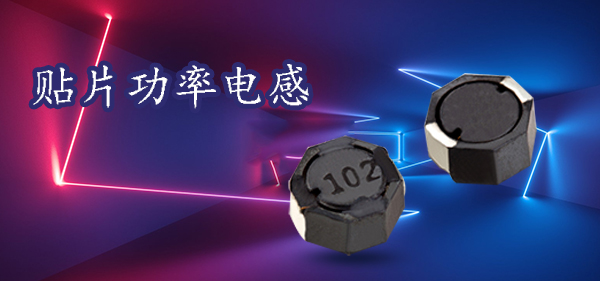

貼片功率電感的結構是采用粉末冶金壓鑄結構。貼片功率電感的按照要求設計加工好后，放進模具內；然后，加入適量的經過特定工藝專門加工制作的磁性粉料，在一定壓力下，壓制成型 ；將成型后的電感胚，放進專用爐內，在一定高溫下燒制成型后，對產品引出腳進行處理。貼片功率電感器是將線圈預埋在軟磁粉末里的新式電感器，由于它的特殊結構，因此貼片功率電感的優點有很多，主要體現在以下七個方面：

　　貼片功率電感的優點一：體積小、直流電阻小、輸出電流大：線圈匝數少，因此直流電阻小，可通過大電流，儲能高，抗飽合 ；它的輸出電流值，相比于傳統的電感高37.5%左右。具有良好的耐電流疊加特性。

　　貼片功率電感的優點二：耐沖擊噪音低：粉末冶金壓鑄結構克服了傳統電感器易碎和噪音大的缺點。傳統的器件采用繞制工藝，繞制與磁性材料之間不可避免存在間隙，使用時會出現高頻噪音困擾，傳統的電感有非常大的噪音。這種噪音是由于在高頻下，CPU在調動高電流量時，電感中的線圈與芯棒會因為滿負荷而產生磁力令二者互相干擾，直至產生震動，由于震動的頻率非常的高，所以就產生了噪音，至于有些制作不良的電感甚至可能導致整塊計算機顯卡的局部產生共振，噪音的分貝有可能會達到30分貝。貼片功率電感由于線圈與磁體無縫隙緊密結合，因此，產生的高頻噪聲很小。

　　貼片功率電感的優點三：全屏蔽結構綠色環保性好：器件采用全磁材成形，整個器件外部為磁性材料，天生的屏蔽式結構因此磁屏蔽強，磁漏小，EMI特性優異：對周圍器件影響小，電磁環境無 污染是綠色環保型產品，對整機性能的提高特別重要。

　　貼片功率電感的優點四：損耗低、耐熱性好：由于采用“集成化”結構，全磁材成形，傳熱快，散熱面積大，線圈散熱好；軟磁粉末顆粒小、表面電阻率高，渦流損耗小；從而大大降低溫升和整機損耗。從耐溫性上考慮，傳統電感可忍耐的最 高溫度大體在50～80℃，而貼片功率大電流電感則能耐受125℃長時間的考驗。

　　貼片功率電感的優點五：工作頻帶寬：軟磁粉末顆粒小、表面電阻率高，渦流損耗小，高頻損耗低，工作頻帶寬可由幾十赫茲到高達5MHz的寬頻帶下使用。

　　貼片功率電感的優點六：使用方便：采用編帶包裝，便于自動貼片作業。

　　貼片功率電感的優點七：可靠性高、一致性好，具有優 秀的磁性能穩定性和溫度穩定性：在生產工藝上有其他任何軟磁材料不具備的獨 有特性，就是具有良好的性能可控制性和形狀可控制性。可由控制和改變軟磁粉末的合理調配等生產工藝條件，生產出各種具有獨特性能的電感器。生產自動化程度高，可批量生產。

想要了解更多貼片功率電感的優點歡迎咨詢！
