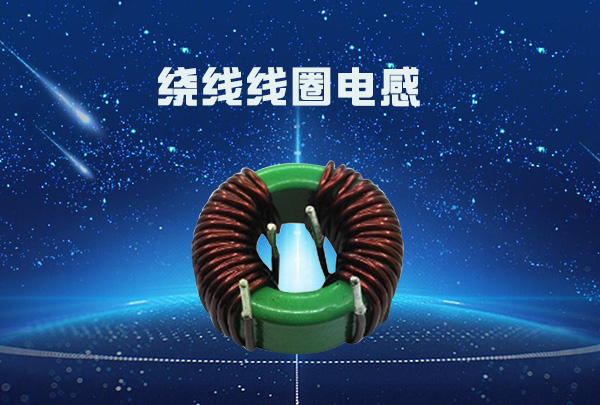

繞線線圈電感在實際使用過程中，有相當數量品種的電感線圈是非標準件，都是根據需要有針對性進行繞制。自行繞制時，要注意以下幾點：
一、根據電路需要，選定繞制方法
在繞制繞線線圈電感時，要依據電路的要求，電感量的大小以及線圈骨架直徑的大小，確定繞制方法。間繞式線圈適合在高頻和超高頻電路中使用，在圈數少于3圈到5圈時，可不用骨架，就能具有較好的特性，Q值較高，可達150－400，穩定性也很高。單層密繞式線圈適用于短波、中波回路中，其Q值可達到150－250，并具有較高的穩定性。
二、確保線圈載流量和機械強度，選用適當?shù)膶?dǎo)線
線圈不宜用過細的導線繞制，以免增加線圈電阻，使Q值降低。同時，導線過細，其載流量和機械強度都較小，容易燒斷或碰斷線。所以，在確保線圈的載流量和機械強度的前提下，要選用適當?shù)膶?dǎo)線繞制。
三、繞制線圈抽頭應有明顯標志
帶有抽頭的線圈應有明顯的標志，這樣對于安裝與維修都很方便。
四、不同頻率特點的線圈，采用不同材料的磁芯
工作頻率不同的線圈，有不同的特點。在音頻段工作的繞線線圈電感，通常采用硅鋼片或坡莫合金為磁芯材料。低頻用鐵氧體作為磁芯材料，其電感量較大，可高達幾亨到幾十亨。在幾十萬赫到幾兆赫之間，如中波廣播段的線圈，一般采用鐵氧體芯，并用多股絕緣線繞制。頻率高于幾兆赫時，線圈采用高頻鐵氧體作為磁芯，也常用空心線圈。此情況不宜用多股絕緣線，而宜采用單股粗鍍銀線繞制。在100MHz以上時，一般已不能用鐵氧體芯，只能用空心線圈；如要作微調，可用鋼芯。使用于高頻電路的阻流圈，除了電感量和額定電流應滿足電路的要求外，還必須注意其分布電容不宜過大。
想要了解更多繞線線圈電感，歡迎咨詢！
