功率貼片電感選型-選型要點仔細看[頤特電子]

文章出處：責任編輯：人氣：-發表時間：2019-11-19 09:03【大中小】

　　貼片功率電感在電子產品使用中十分廣泛，但是功率貼片電感選型有什么要求呢？選擇功率電感主要看感值、直流電阻、飽和電流、溫升電流、測試頻率、尺寸等幾個參數。下面我們來詳細說明下如何根據這幾款參數選擇一款合適的功率電感。

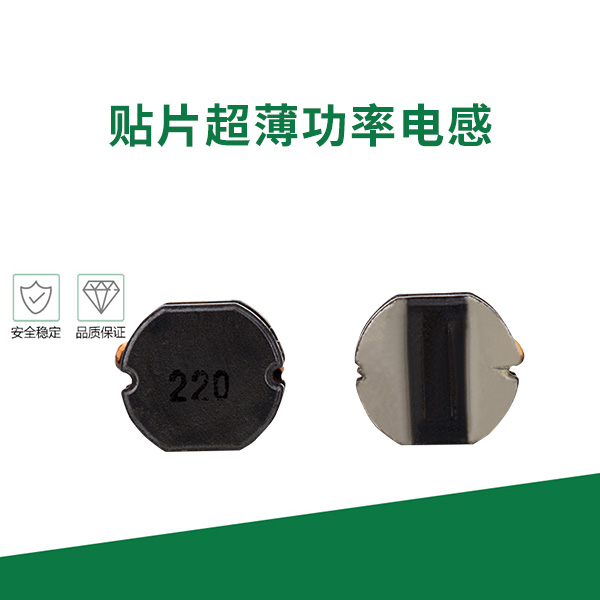

　　功率貼片電感選型

　　一、首先是感值，感值就不用多說了，選擇電感首先就是確定電感量。

　　二、直流電阻就是電感導體的本身阻值，也就是直流狀態下測量出來的電阻，從理想狀態來講，電感的直流電阻越小越好。

　　三、飽和電流是在電感上加一特定量的直流偏壓電流，使電感的電感值相對未加電流時的電感值下降10%-30% (一般都是按30%來算)，這個直流偏壓電流就叫該電感的飽和電流，飽和電流是越大越好。

　　四、溫升電流是在電感上加一特定量的直流偏壓電流，使電感本體溫度相對未加電流時的溫度上升不超過40℃（該溫度需穩定30分鐘以上且不再繼續上升），這個直流偏壓電流就叫該電感的溫升電流，溫升電流也是越大越好。

　　五、測試頻率是指測試電感值的一個頻率，很多工程師都覺得電感值和頻率是沒關系的，但實際上不同頻率下的電感值還是有差異的，大多數電感的測試頻率越高，感值就越高；所以在選擇功率電感時也要清楚產品的應用頻率和電感的測試頻率，如果相差太大，就有可能出現電感實際應用感值和規格感值不同的情形。

　　六、尺寸：如果沒有特殊要求，我建議工程師們選擇電感尺寸時，盡量選擇電感高度是長度1/2的電感，這類尺寸電感結構和工藝都是最成熟。
